直播中台搭建指南

前言

自从头条搭上短视频这条快车道，做出了抖音这款风靡全世界的现象级产品。人们不禁都在想，他们到底用了什么技术？为什么头条能成功？其中不乏有神化创始人的，也有真的去探究背后的技术的。我身为所谓”竞争对手“公司的一份子，也不免常常被安利。其中听得最多的就是"中台"二字。

什么是中台

如果让我来回答这个问题，我觉得其实根本没有什么中台。所谓的中台概念，也只是软件开发过程中为了提速软件开发效率的产物之一，组件化，微服务等等概念，其目的都是为了减少软件开发过程中的重复劳动，降低试错成本。笔者大概在2013年的时候，就有接触过一篇很有意思的文章:Stevey’s Google Platforms Rant。作者喷了一大堆亚马逊的抉择是如何如何差，Google是如何如何好。到最后却反过来讲了亚马逊的平台做的如何好，以及杰夫贝佐斯竟然可以在软件领域也有先知卓见，搭建了亚马逊的平台。里面也有一些对微软，苹果的评价，相当有趣。

搭建直播中台

虽然我并不认同这个概念，不过大概从19年底开始，部门内部的研发就开始出现各种搭建中台的声音，到现在也是不绝于耳。无论是什么业务，不管能不能真正的复用，先命名为XX中台，占个坑位。彼时我刚好转型独立负责一个产品的客户端开发，所以我也不能免俗，决定从负责的直播业务着手，搭建一款直播中台。 直播中台的目标，主要有两个：

1. 吃自己的狗粮
2. 支撑多个产品线 下面我从将从我的实践与我的反思两个方面来总结这部分的工作。

直播中台实践 – 基础架构

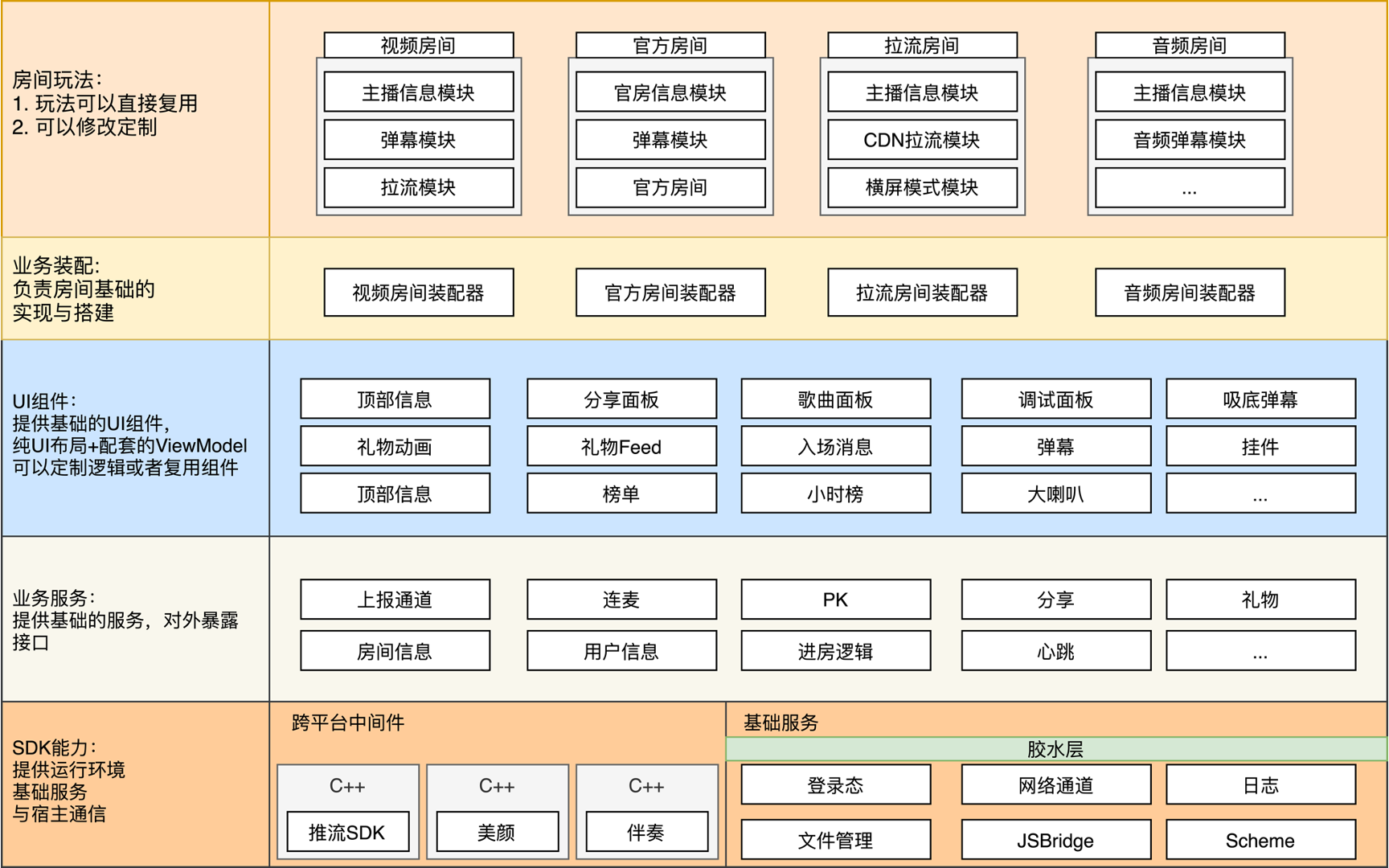

首先放出整体的架构图：

为了整体的业务尽可能的达到可复用性，首先我将整体的业务划分为五层，每一层组件与上层组件之间呈现单项依赖关系，这样做的好处就是可以做到最大程度的解耦。

基础服务层

基础服务层分为两部分，与直播能力有关的如推拉流的SDK，美颜，伴奏处理等能力，可以抽象成跨平台的中间件，这部分的能力虽然与业务无关，但是最好还是在这上面封装一层抽象层。方便后续替换SDK。另外，在处理SDK的数据层面上，也最好使用原始数据。更理想一点，可以搭建一套自己的渲染流程。 这里需要注意的点，主要是需要处理好原始数据的兼容性。比如yuv数据在安卓机器上会存在按16位对其的问题。在对耳返的处理上，安卓也需要处理好硬件耳返与软件耳返的能力等。这些能力通常来说并不属于推拉流SDK，或者是美颜相关的业务。但是却可以做成基础能力。

业务服务层

业务服务层，是对直播间状态机的抽象。粗略划分有下面几类：

分类	服务
基础服务	进房流程、心跳、推拉流、美颜、IM信令、最小化、生命周期
基础业务服务	连麦、PK、清晰度切换 等基础玩法
扩展业务服务	红包、官方房间 等业务玩法

直播业务的特点在于，相比于传统页面的CURD，直播业务的玩法往往有相当多的状态同步。业务服务层仅包含与业务后台状态同步相关的实现，记录业务状态的数据。原则上来说，这一层非常考验研发同学的抽象能力。举例来说，一个连麦业务与后台交互的状态可能有以下这些：

连麦状态

• 未连麦
• 等待队列中
• 正在麦上，状态正常
• 已同意上麦
• 静音

对于后台业务来说，这几个状态位就已经足够了，因为后台只处理纯数据的轮转。一种办法就是我们如实的去实现这五个接口，依赖于使用组件的同学来消化五个接口的意义，由于前端的业务往往与UI交互相关，那么这部分的工作就不可避免的与UI代码互相耦合了。业务服务层的意义，就是要消化这部分的状态轮转，并提供可读性好的接口。上面的五个状态，可以根据业务需求转化出用户的操作，与后台的响应两部分接口。在协议上可以分为：

Action:
// 用户
requestConnect();
cancelConnect();
stopConnect();

//主播
acceptConncetRequest();
refuseConncetRequest();
muteUser();
kickoutUser();

Listener:
// 处理状态同步与一些异常事件
onUserConnectStatusUpdate(Status status);
onConncetTimeOut();
...

这样的抽象的好处有很多，如从纯状态的流程变为业务流程，业务可读性更好。统一管理了相关状态，可以有效避免状态同步到多个内存导致UI界面混乱的问题等。

UI组件层

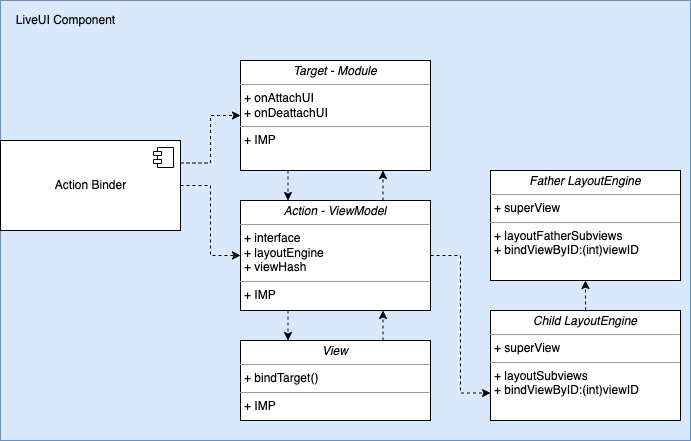

UI组件采用MVVM中的 ViewModel 与 View 的思想。其中View作为纯粹的UI组件，只处理UI元素的布局。而实际的业务逻辑代码，则是交给ViewModel来实现。需要注意的是，ViewModel将直接使用业务服务层的数据，并把状态同步后的数据同步给View展示。起到了承上启下的作用。为了实现到纯粹的UI组件，ViewModel跟View之间的数据更新可以采用反射的方式来实现。比如iOS中可以使用ReactCocoa, 而安卓则可以使用 DataBinding 等技术。这一层要求整个数据的流动必须是单向流动的，并且都由业务服务层提供的接口来驱动 如下图：

这样做有两点收益：

1. 纯UI的View因为不含任何业务逻辑，所以具备最大的可复用性，方便拆卸。
2. 可以针对相同UI实现不同的ViewModel来实现不同的业务逻辑，这样做的好处在于当有不同的房间类型的时候，方便替换数据源。

业务装配层

现在我们有了业务逻辑，有了UI，那么就可以针对不同的业务场景把直播房间搭建起来了。一种方式是你可以写重复的代码，但这显而易见不够灵活。另一个办法则是再实现一套业务装配层。这一层包含两个功能。一个是负责把UI组件层的 ViewModel 与业务服务层的服务接口事件绑定起来，另一个则是根据业务需求来做UI上的排版布局。

采用这种方式，不同的业务就可以按需加载自己的业务模块，实现到搭积木的效果了。但是实际上却不仅于此，如果我们考虑把业务模块与布局抽象成一个布局文件，类似于前端排版的css，那么我们甚至可以动态下发不同的直播间了。这个设想我们仅实现到搭建积木这一层，动态下发的能力因为后续我没有继续负责直播业务而没有继续推进。

房间玩法

通过不同的业务逻辑搭建的不同直播间，其实也具备一定的可复用性。不过这部分其实不属于直播中台组件搭建的能力了，复用的是整个产品与视觉的设计。在某一些业务的场景也可以用到，比如手机QQ空间分为独立的App与手机QQ的结合版。那么如果这里功能完全一样，其实是可以同步的更新的。

直播中台实践 – 通信机制与生命周期

通信机制

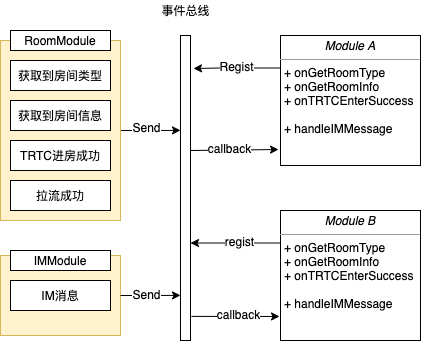

对业务做好分层隔离之后，下一个需要解决的是模块之间的协同问题。设想在业务服务层有模块A，想要与业务模块B通信。一种方式是通过上图的数据流动的方式，数据先向上流动，然后再由具体的业务ViewModel来消化。这样虽然可以解决业务模块之间纯粹的隔离，但是如果是IM模块，或者是进房事件这种关键模块，则不适用这种场景。因此可以设计一种事件总线的机制来做分发：

这样做的好处有下面几个：

1. 每一个模块可以根据总线事件，自行选择加载或者不加载
2. 模块之间互相没有依赖，在进房时可以并行加载，提前展示
3. 增强代码可读性，统一认识

但是这个机制其实也存在一定的缺陷，比如在进房成功的场景，如果所有的模块都同时做CPU集中型任务的话，那不可避免的会造成拥塞。所以理想来说还需要事件总线的派发器能够做好调度。 另一种场景是模块A跟模块B之间有强依赖，比如直播PK玩法的场景，就需要先让两个主播连麦，之后再进行PK。这个时候一般来说有两个办法： 一个是可以让连麦模块作为纯粹的模块，PK模块作为连麦的子模块，这样从逻辑上也合理，同时PK模块对外实现的接口也掩蔽了连麦模块，接口更清晰。 另一种则是通过某种路由协议来通信，由连麦模块跟PK模块之间做协议上的沟通。不过这样也带来了接口的复杂性，以及管理接口相关的问题。 所以在这种场景下，我们最终选择的是第一种方法。

生命周期

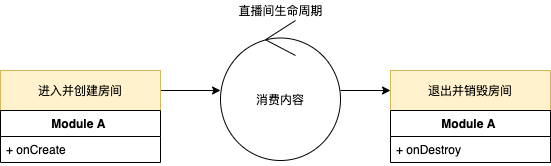

生命周期也是直播间需要考虑的问题之一，例如在用户上下滑动直播间时，我们需要对部分的UI组件或者模块做复用，来减少内存损耗，提升加载速度。这样就必须要避免重用的组件复用了上一次的状态。所以最好通过统一的生命周期事件做好处理：

把所有模块统一加载，统一销毁。

直播中台实践 – 收益

很难说以上架构就是完美的架构，不过最终这一套架构满足了公司音视频直播的业务场景，支持了接近30个研发无障碍协同，快速迭代，接入到了公司多个前端App上。在房间模式上，通过上述架构我们快速支持了产品提出的不同直播间玩法，比如在疫情来到的2020年Club House模式爆火的时候，我们可以迅速通过这个架构搭建出一套UI完全不一样的直播间，在这一点上我还是比较满意的。于此同时，由于模块之间隔离做的不错，所以我跟团队的小伙伴们也积极探索了一些周边的优化，比如编译优化，单元测试，UI组件库，跨平台等等。

回顾一 – 我的反思与我学到了什么？

胆大心细

整个直播中台的搭建耗时接近一年，由于前期业务着急上线，每次大的重构都好像在给赛道上飞速跑的F1方程式赛车换轮胎一样，必须要胆大心细。但是我认为作为技术管理者，必须要有这样魄力，敢于改造，最后会发现整体的项目ROI是很高的。

改造人的认知是很困难的

统一的架构需要统一的实现方式，但是同样带来的问题确一定程度上束缚了开发人员的自主性。可以说在这个地方我像是一个代码暴君，推翻了一切不不符合中台架构的实现。在最开始组内的同学对这一套架构不够了解的时候，发动了一次次的站立会议，等于说强行统一认知，就算这样，整套架构中仍有部分代码不符合规范。所以，整个中台架构的推动可以说是非常艰难。 但是反过来说，如果没有一个这样暴君的角色，那么对应的执行者一定会执行不到位。经过这一件事，我经常在想，架构师到底是一个什么样的角色呢？

选育用留

曾经我有过一个疑惑，每次我把一个我认为技术不错的候选人转给我当时的总监，他总要问：“这个人聪明不聪明？"。作为工程师来说，一个人聪明不聪明重要呢？还是懂各种技术知识更重要呢？从前的我一直都认为，后者更重要。 但是经过这个项目，我再回过头来看，我会认为一个人聪明，情商高，技术一般，远比精通各种技术，但是情商低，理解事情困难的人更好。这个事情并不是非常绝对的，但是在现代工程的领域，往往更加注重协作，而较少真正存在技术深度的研发工作。选择前者能够让项目推进的更顺利，事半功倍。 为什么得出这个结论呢？套用2021年底还流行的一句话 —— “不要问我是怎么知道的。”

身体是革命的本钱

回想过去两年，可以说是各种身体状况频发，也许是因为年到三十，人到中年。也许是因为项目发展太快，步子太大扯到蛋了。不管怎么说，有一个好身体才能有本钱做更多的事情，实现更多在技术上的想法。

最后

这篇总结是我一直想写，但是总是因为某一些原因而没有写。搭建直播中台已经是大半年前的事情了，而今年年中因为部门调动，目前我已经不再负责这一块的业务，开始了新的征程。今天把这一段经历记录下来，结项，迈向新的开始。
