逆向Unity3D Asset Bundle

前几个月因为项目的原因，想要看一下一个售卖3D手办的软件是怎么实现的，并且想看看有没有能力获取到里面的3D模型。拿到安装包之后，还是按照惯例直接砸壳调试分析了一下：

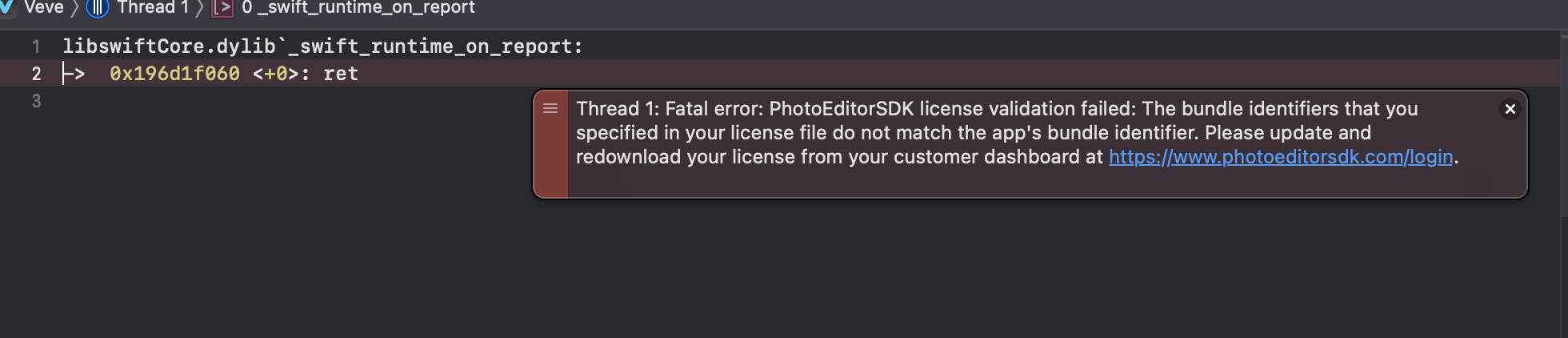

结果启动之后，直接挂了。定位一下，有很明确的关于License的校验：

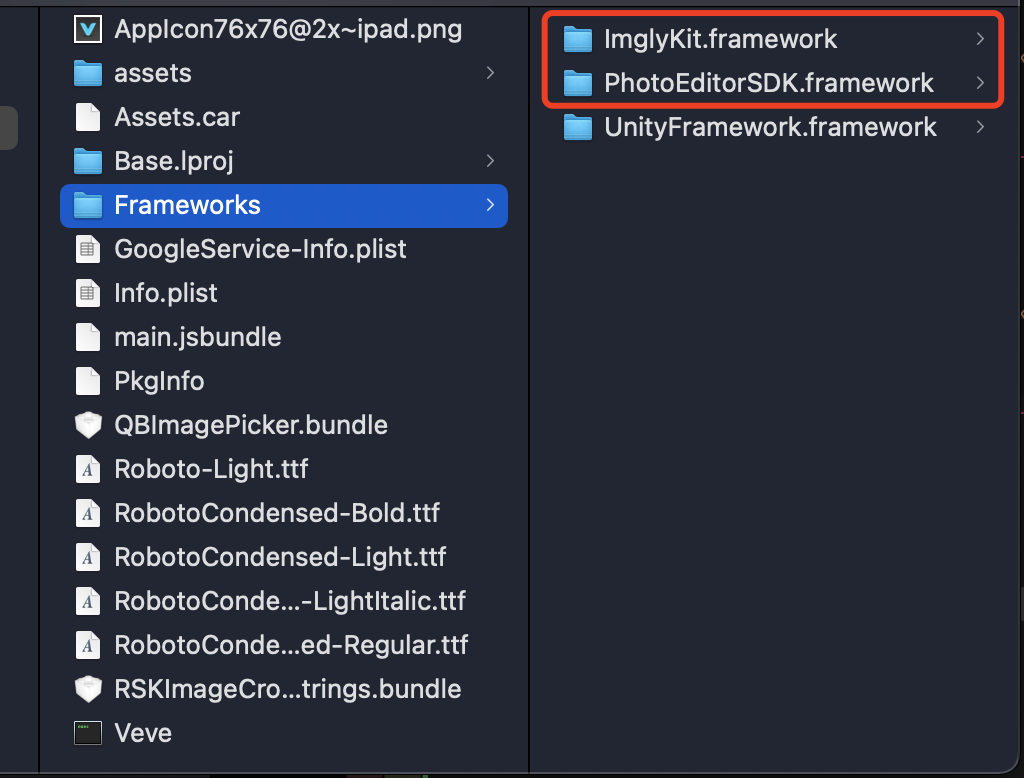

打开他的lib文件看一下，从上图能看出，这个ImglyKit 跟PhotoEditorSDK 是依赖关系，因为ImglyKit开了校验，所以直接挂了。这里有意思的是他还提示你应该联系他的销售购买正版授权什么的。 老办法，用hoppers看一下加载的代码，找到加载入口，然后用logos把这一块加载的代码干掉再说：

1
2
3
4
5
6
7
8

%hook RNPESDKImglyKit
- (void)unlockWithLicense:(id)license
{
// 实际上是这个导致的，我们让他不要调用原来的方法
    NSLog(@"hook unlockWithLicense");
    %log;
}
%end

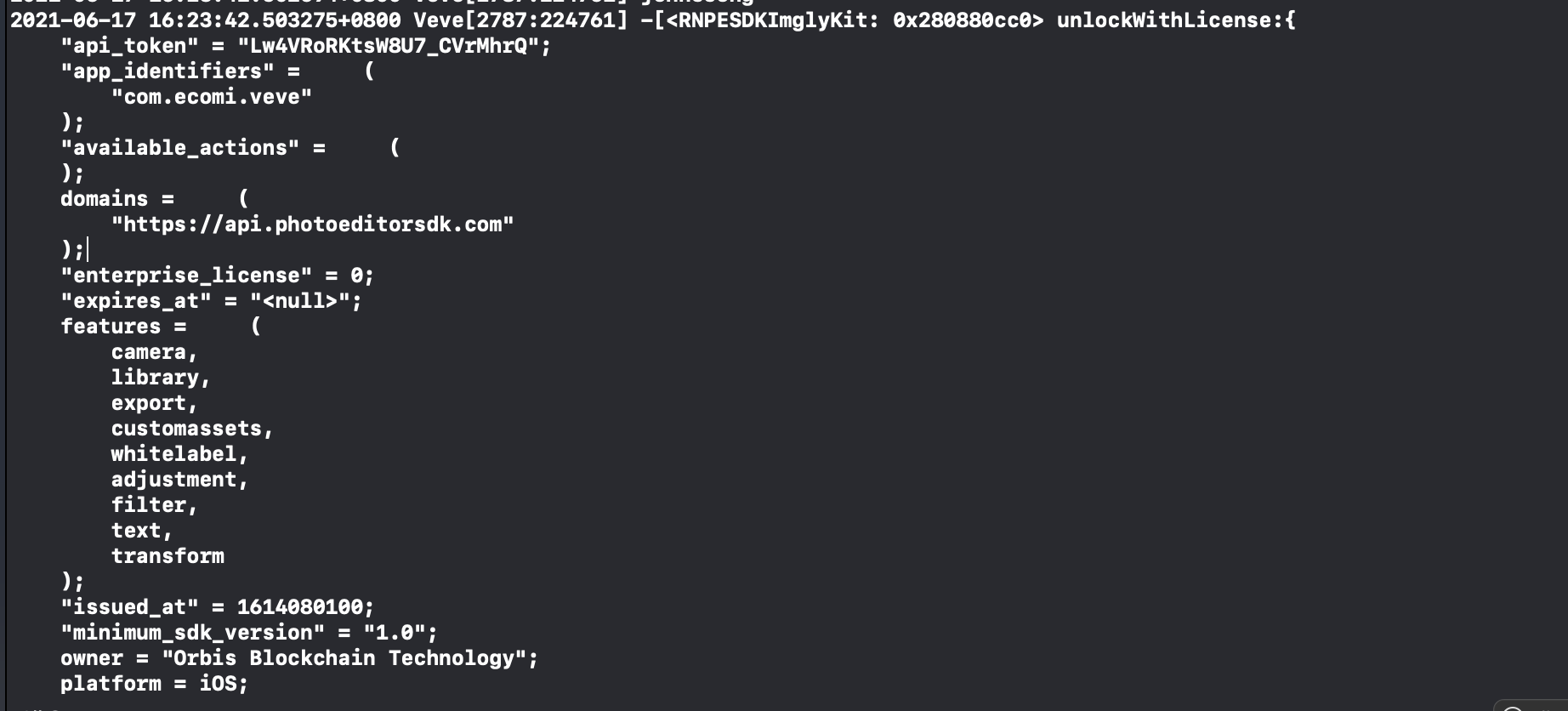

处理之后果然，这里可以看到bundleid 是不一样的：

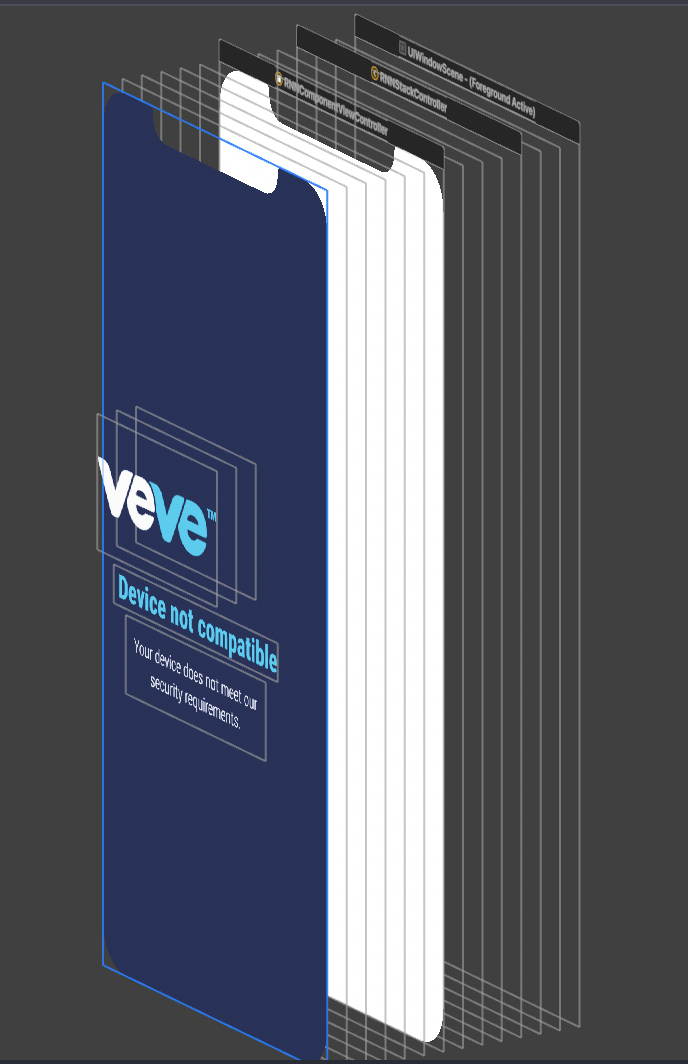

下一步又受阻了，检测到越狱，不给调试：

这还不是一个简单的遮罩，看起来是检查到越狱直接不给调试了。大胆猜测一下，不会有一个函数叫jailBroken吧：

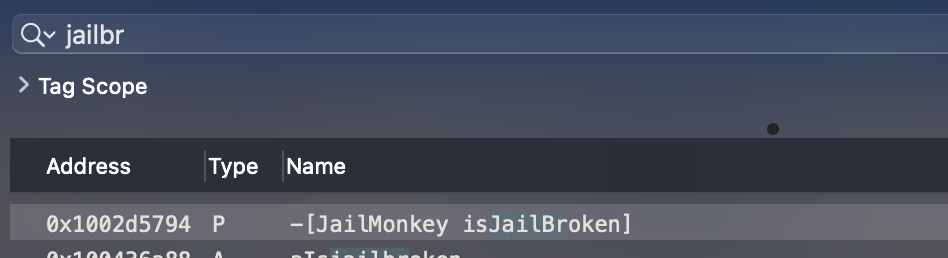

真的有，那么把他也干掉：

1
2
3
4
5
6
7
8
9

%hook JailMonkey

- (BOOL)isJailBroken
{
    NSLog(@"hook isJailBroken");
    %log;
    return NO;
}
%end

搞定，接下来就是分析他的渲染以及使用的模型：

2021-06-17 16:58:49.674491+0800 Veve[2816:236864] -[<RNUnityView: 0x10fd2b9e0> setUnityView:<UnityView: 0x11d5ce960; frame = (0 0; 375 812); autoresize = W+H; layer = <CAMetalLayer: 0x283c3be60»]

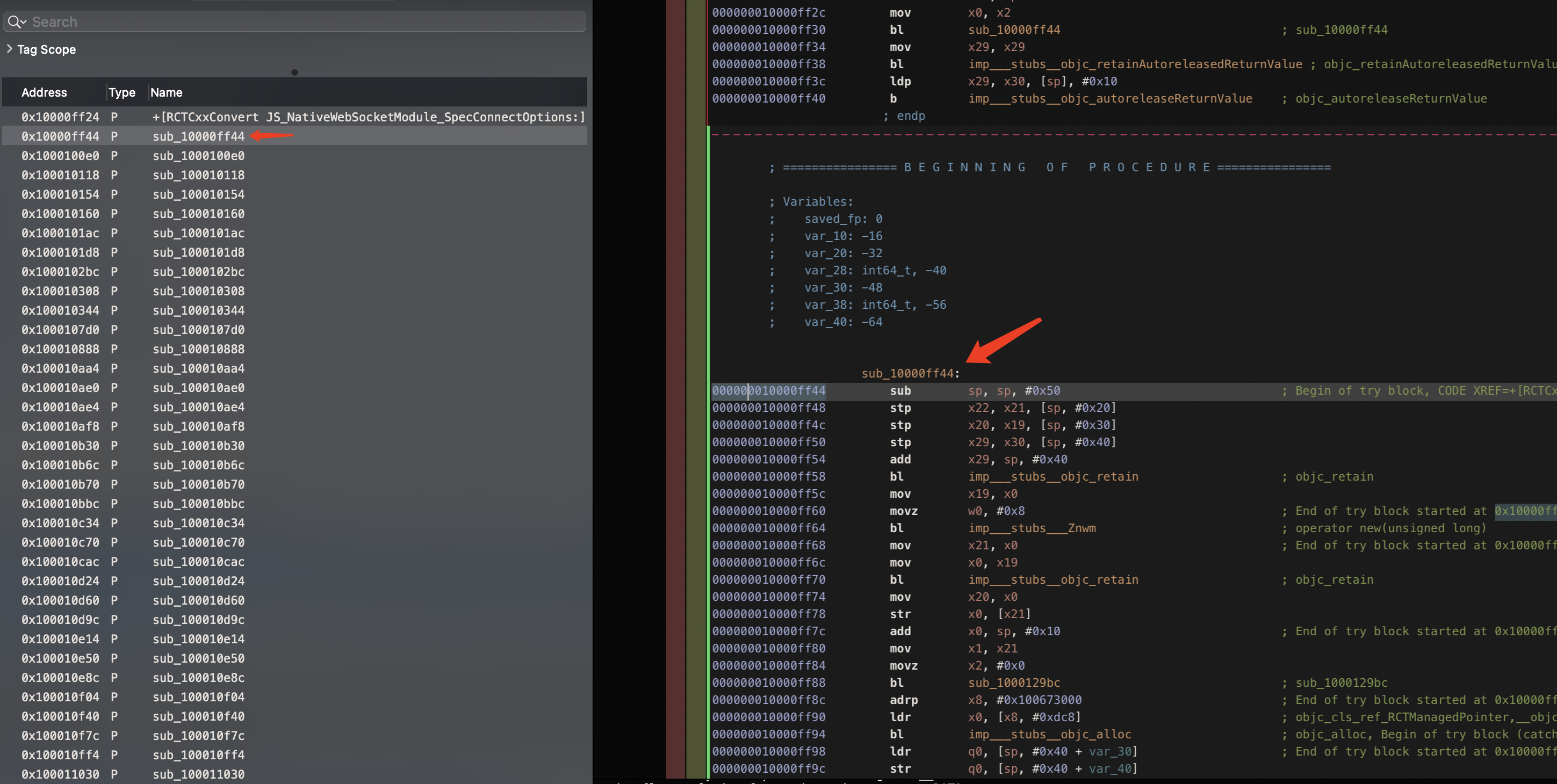

分析发现他渲染是用的Unity,底层是CAMetalLayer，但是这些都不重要，我的目标是搞到他渲染的模型。一期到这里的时候就卡住了，原因是我没有办法找到这个unity渲染的入口函数，只能知道他是用什么做渲染的显然是不够的。为了解决这个问题，我们可以从UnityFramework这个库着手分析看看。继续用hoppers逆向分析一下这个库看一下：

可以看出他并没有很顺利的拿到符号，反而分析出了一堆 sub_hex 的地址一样的函数名。如果符号也没有，那下一步应该怎么走呢？这个时候我的思路还是想回到原理，看一下unity是怎么打包的。所以接下来介绍三个概念：

1. iL – 中间代码，各种语言都可以编译成中间代码，然后再根据平台特性转化为最终代码
2. mono虚拟机 – 包含把C# 代码转化为iL 中间代码的工具，跨平台的运行.Net环境，支持JIT
3. il2cpp – 把C#代码转化为cpp代码，只支持AoT

想详细了解可以看这篇文章：Mono和IL2CPP的区别 以及还有两个概念JIT跟AOT我推荐看这篇文章，说的非常好：谁偷了我的热更新？Mono，JIT，iOS

众所周知，unity的游戏使用C#写的，并不是cpp。但是unity之所以能实现跨平台，就是基于mono 跟 il2cpp 这两个工具。自从16年之后，il2cpp因为性能更好已经逐渐被大家采用，但是与此同时，il2cpp本身也有一定的性能安全问题，这也就让想要做逆向分析的人有了机会。

我们想要dump出UnityAsset, 那么可以怎么办呢。下面再介绍两个工具：

1. Frida – 一款很好用的远程调试工具
2. Il2cppDumper – 帮助我们把il2cpp转好的cpp符号再还原回来

这里C#转好的cpp函数在UnityFramework.framework这个静态库下，我们对他做一下il2cppdump看看：

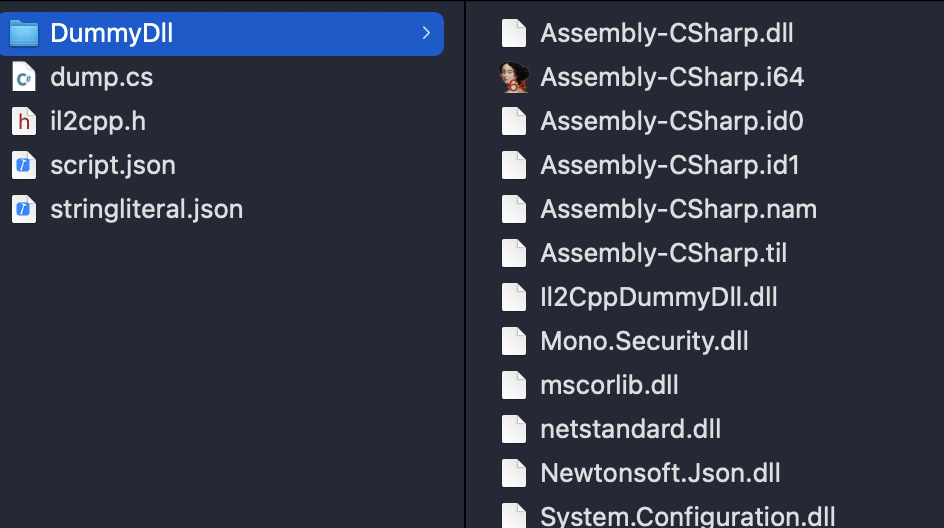

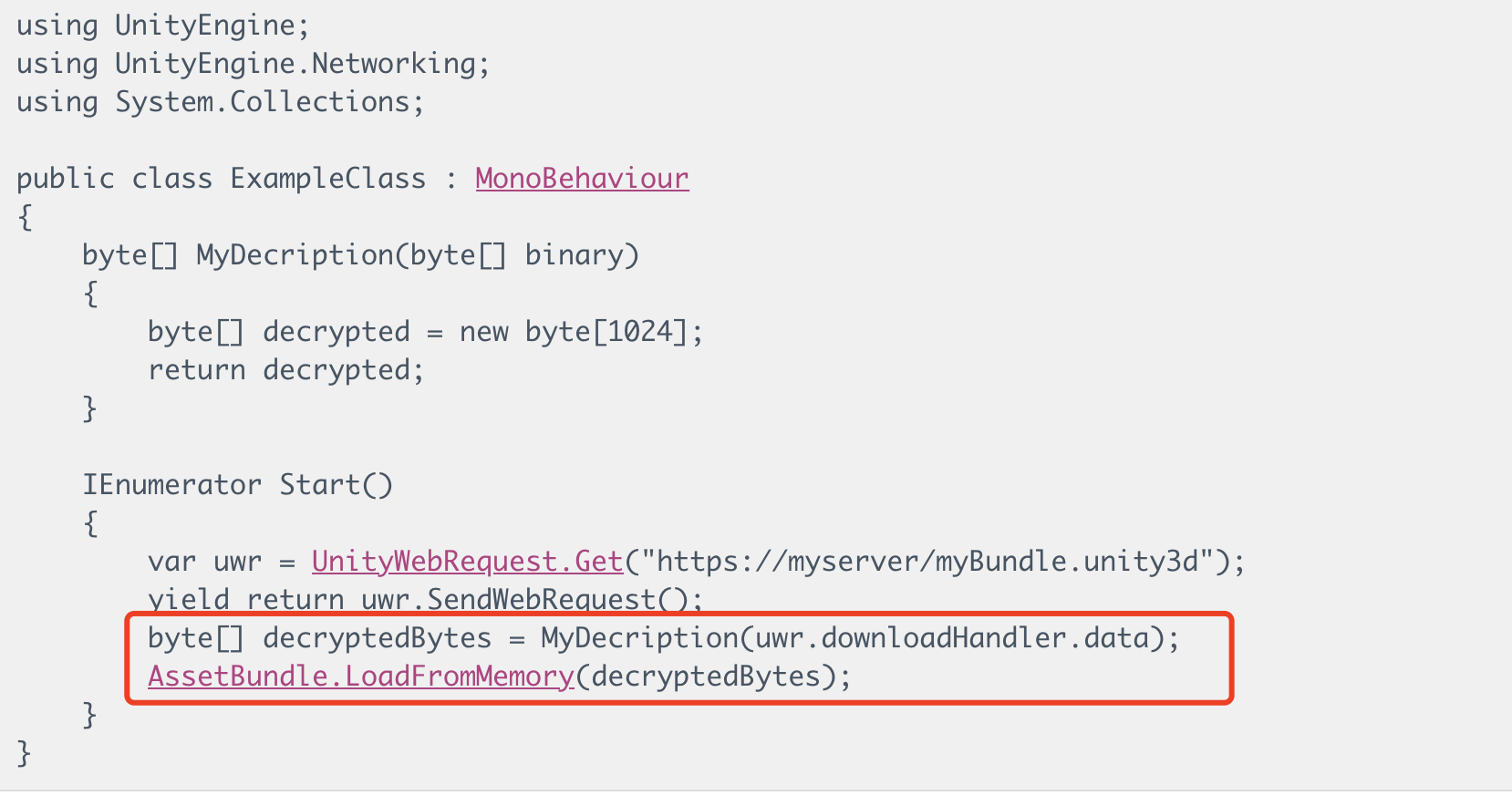

可以看到dump出来的文件包含一个dump.cs 以及 DummyDll文件夹，dump.cs 我们可以用VSCode打开，里面包含了原C#函数符号以及对应的地址。也可以通过ida打开 Assembly-Csharp.i64这个文件，同样也是逆向好的符号。 虽然这样就拿到了源符号，但是这就像茫茫大海，应该从哪里入手？所以我们首先分析一下Unity加载资源的方法，Unity 是使用AssetBundle加载资源的，我首先去找了一下Unity的官方API，官网给出了一个加密Asset的方案：

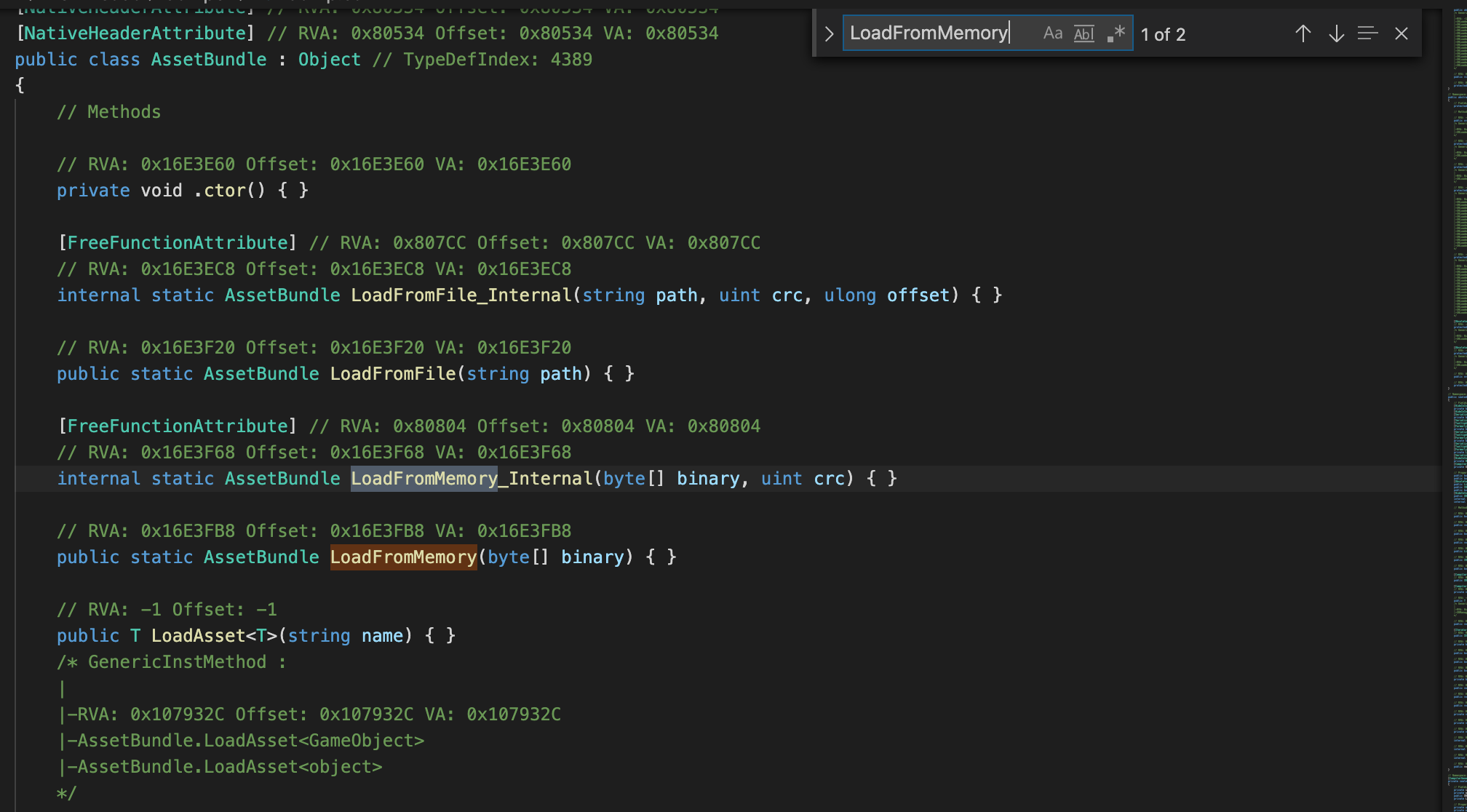

注意看上面红框里面的 AssetBundle.loadFromMemory(decryptedBytes) 函数，看来这个decryptedBytes 就是我们要寻找的目标了。再来看一下dump.cs文件：

Bingo！找到了目标函数，他的地址在 0x16E3FB8，这下我们就可以去通过Frida开始着手去分析这个是否就是我们想要的目标了。

1
2
3
4
5
6
7
8

john-MB0 ~ % frida-trace -U veve -a "UnityFramework\!0x16e3fb8"

 **Instrumenting...**

// Frida 帮你生成了一个handler js
sub_16e3fb8: Loaded handler at "/Users/john/__handlers__/UnityFramework/sub_16e3fb8.js"

 **Started tracing 1 function. Press Ctrl+C to stop.**

通过frida-trace -a 可以追踪第三方库+对应偏移地址的函数，这个时候frida会自动生成一个jshandler, 我们可以通过这个这个文件去使用js注入我们的代码，这里我们想看一下这个decrypt函数是否是我们的目标，可以在 onEnter()插入我们的dump代码：

1
2
3
4
5
6
7
8
9

onEnter(log, args, state) {
    log('sub_16e3fb8()');
    log("[-] hook invoked");
    log(JSON.stringify({
                        a0: args[0],
                    }, null, '\t'));
    var dump = Memory.readByteArray(args[0], 0x100);
    log("result:" + hexdump(dump));
  },

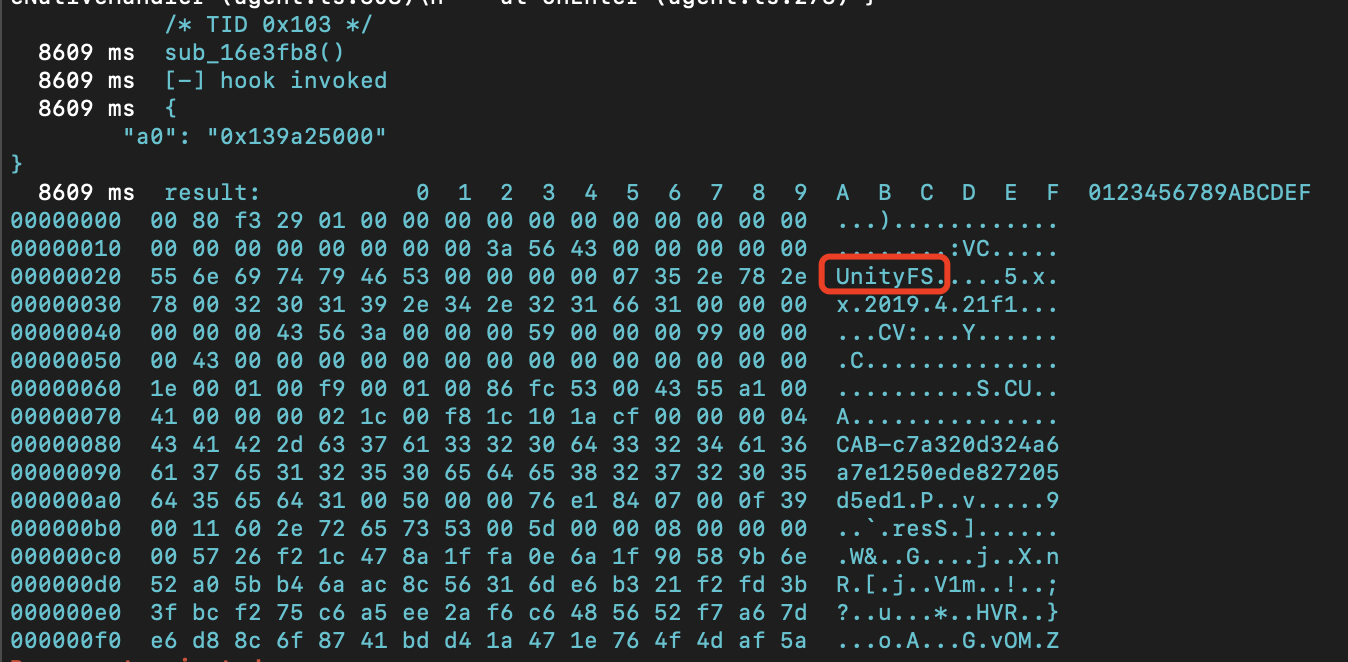

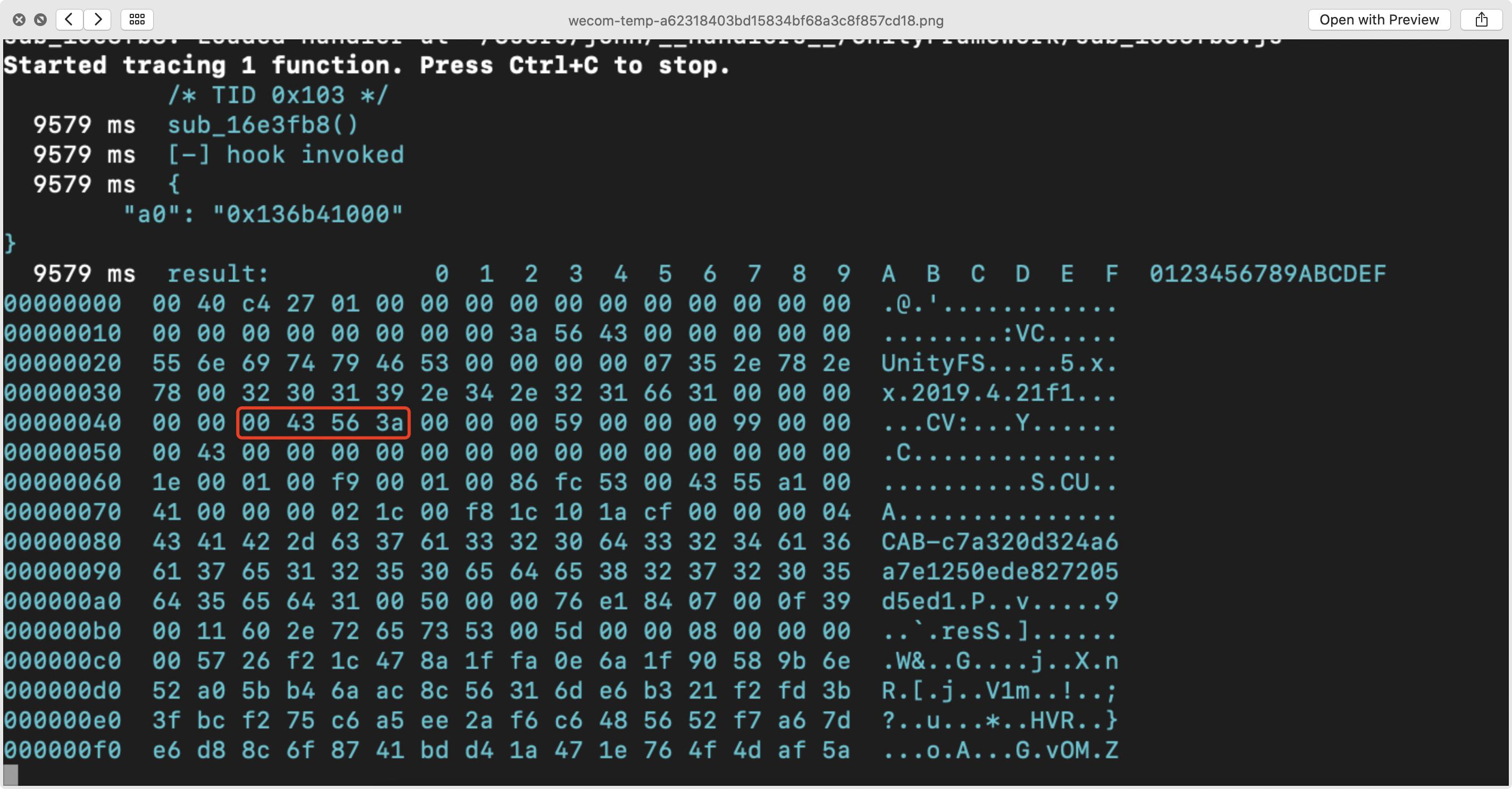

再看一下输出的结果：

看来我们找对了方向，现在还剩下最后两个问题：

1. 获取文件长度

跟有经验的同学请教，发现文件长度就在这几个字节，这是应该是这个格式的一种规范：

2. dump文件

这里我尝试了两种办法，第一种通过Frida创建dump文件，然后再使用爱思助手把文件拿出来。但是因为文件权限的问题一直写入失败。因为iOS机器已经越狱，并且使用了MonkeyDev ，所以我的另一个思路就是直接通过LLDB来把这个文件拿出来。 使用LLDB的思路就是通过设置一个断点，在loadFromMemory(decryptedBytes)函数执行的时候，把x0地址对应的内存转换为NSData dump出来。 首先打一个符号端点：

1
2

(lldb) br s -a 0x107BC3FB8
Breakpoint 2: where = UnityFramework`___lldb_unnamed_symbol122084$$UnityFramework, address = 0x0000000107bc3fb8

然后dump对应的文件：

1

po [[NSData dataWithBytes:(id)0x0000000139a25000 length:0x43563a] writeToFile:@"/var/mobile/Containers/Data/Application/5520D425-CA51-47FB-AF93-172E1C2258CB/Documents/veve.ab" atomically:YES]

到此我就拿到了veve.ab这个Unity文件，成功。
